| Funktionsschemas der Hochgeschwindigkeitskamera
Pentacon Pentazet 35 ZL1 mit Normalobjektiv 1:2,0/45 mm.

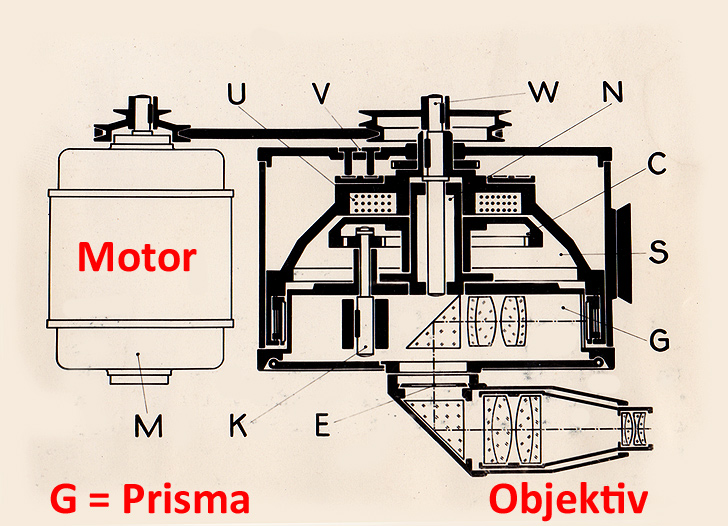

Zeichnung oben zeigt die Kamera, von oben betrachtet. Links
der Motor, rechts das Kameragehäuse im Schnittbild. Zu
erkennen der rotierende, austauschbare Spiegelkranz und
das Prisma (G), durch das das Licht aus dem Objektiv auf

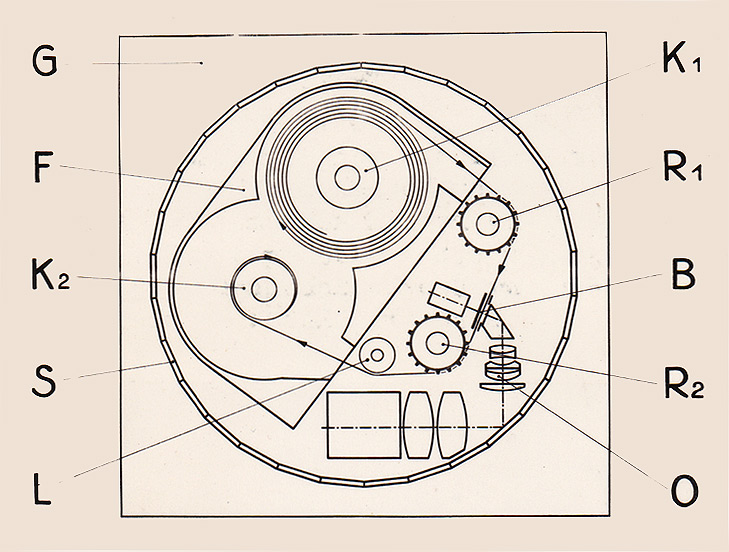

den Spiegelkranz fällt. Zeichnung unten: Der
Spiegelkranz (S) von der Seite aus betrachtet. Unten das
Prisma und die Optik, die das vom Spiegelkranz
reflektierte Bild auf den Film projiziert, der sich in
der Kassette (links im Spiegelkranz) befindet und über
eine Umlenkrolle (L) und zwei Zahnräder (R 1 und R 2)
geführt wird. Weiter. Zurück. |
|
